空氣送料機外形尺寸

 空氣送料機的外形尺寸主要是指送料機的長度、寬度、厚度、安裝孔之間的距離、空氣送料機浮動桿到邊緣及中心線的距離、空氣閥與送料機邊緣的距離、浮動桿的寬度和厚度、速度調整螺絲與邊緣的距離，在這里詳細給廣大客戶介紹一下，供大家選配時參考。
　　

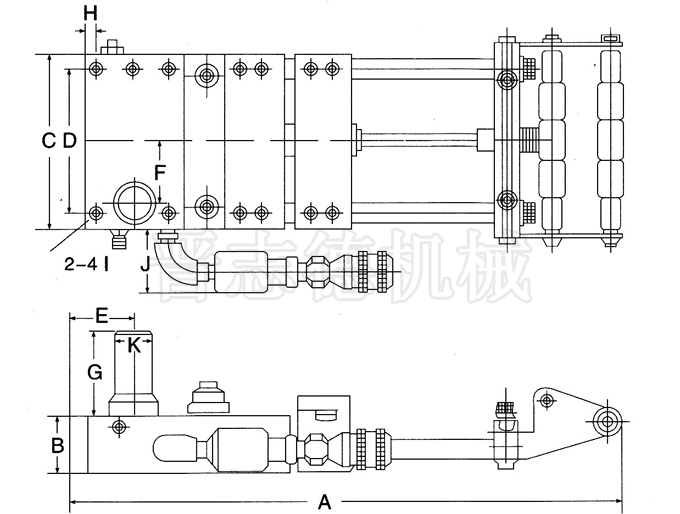

空氣送料機外形尺寸	AF-1C	AF-2C	AF-3C	AF-4C	AF-5C	AF-6C	AF-7C	AF-8C
A	300	345	380	490	600	710	840	940
B	38	38	46	46	60	60	70	70
C	90	110	130	158	220	170	330	380
D	76	90	100	134	190	240	280	330
E	34	38	40	50	60	70	80	85
F	31	40	48	59	85	110	135	160
G	56	64	74	74	90	90	90	90
H	13	13	13	13	17	17	17	17
I	8.5ф	8.5ф	10ф	13ф	13ф	13ф	13ф	13ф
K	21	23	23	23	27	27	27	27

注：以上尺寸單位均為mm；AF-7C以上（不含7C）空氣送料機均采用電磁閥代替浮動桿送料，且配備立機架及儲氣罐，用于材料較寬較厚送料，立機架高度根據客戶需求訂制，并具有一定的調節范圍。
